Обзор понижающих DC‑DC преобразователей Analog Devices (Linear Technology): от LTC1174 до LTC1878

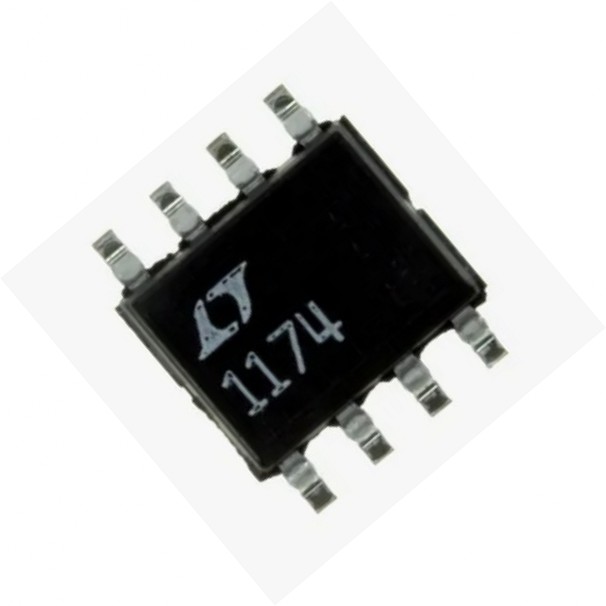

LTC1174 — Универсальный понижающий/инвертирующий DC/DC-преобразователь

LTC1174 представляет собой монолитный импульсный преобразователь постоянного тока с внутренним силовым ключом 0.9 Ом. Он может быть сконфигурирован как понижающий (buck) или инвертирующий (buck-boost) регулятор, что делает его универсальным решением для преобразования 9 В -> 5 В, 5 В -> 3,3 В или 5 В -> –5 В. Микросхема обеспечивает высокий КПД во всем диапазоне токов нагрузки благодаря режиму Burst Mode.

Этот компонент также доступен в версиях с фиксированным выходным напряжением LTC1174-3.3 и LTC1174-5.

 LTC1265 — Высокоэффективный понижающий DC/DC-преобразователь

LTC1265 — это монолитный понижающий преобразователь с внутренним полевым транзистором сопротивлением 0.3 Ом. Как и многие представители этой серии, он использует режим Burst Mode для поддержания высокого КПД при малых токах нагрузки. Модель выпускается в версиях с фиксированным выходом на 3,3 В и 5 В.

 LT1375/LT1376 — Высокочастотные понижающие коммутационные регуляторы

LT1375 и LT1376 — это монолитные понижающие (buck mode) регуляторы с фиксированной частотой переключения 500 кГц. Высокая частота позволяет использовать компактные и недорогие катушки индуктивности и конденсаторы, уменьшая площадь печатной платы. Внутренний силовой ключ рассчитан на ток 1.5 А.

Модель LT1507 является функционально идентичным аналогом, оптимизированным для работы при более низких входных напряжениях (4 В – 15 В).

 LTC1436A/LTC1436A-PLL — Синхронные понижающие контроллеры

LTC1436A и LTC1436A-PLL представляют собой синхронные понижающие контроллеры с фиксированной частотой и возможностью фазовой синхронизации (у версии -PLL). Они предназначены для управления внешними N-канальными MOSFET и способны обеспечить высокий выходной ток.

 LTC1474/LTC1475 — Малопотребляющие понижающие DC/DC-преобразователи

LTC1474 и LTC1475 — это высокоэффективные понижающие преобразователи с внутренними P-канальными силовыми ключами. Они оптимизированы для портативных устройств с батарейным питанием благодаря сверхнизкому току потребления — всего 10 мкА в режиме без нагрузки.

LTC1504A — Синхронный понижающий коммутационный регулятор

LTC1504A — это полностью интегрированный синхронный понижающий регулятор со встроенными силовыми ключами сопротивлением 1.3 Ом. Он способен обеспечить нагрузку до 500 мА. Микросхема работает на фиксированной частоте и предназначена для питания низковольтных устройств от источников 4–10 В.

 LTC1622 — Понижающий DC/DC-контроллер с широким диапазоном

LTC1622 представляет собой контроллер для понижающего преобразователя. Его ключевая особенность — работа без токоизмерительного резистора (No RSENSE), что упрощает схему и снижает потери. Контроллер управляет внешним P-канальным полевым транзистором и может обеспечить выходной ток до 4 А.

 LTC1626 — Низковольтный понижающий DC/DC-преобразователь

LTC1626 — это монолитный понижающий преобразователь, оптимизированный для работы от одного литий-ионного (Li-Ion) аккумулятора или 3-4 NiCd/NiMH элементов. Его входной диапазон 2.5–6 В делает его идеальным для портативной электроники. Внутренний силовой ключ позволяет получить выходной ток до 0.6 А.

LTC1627 — Монолитный синхронный понижающий регулятор

LTC1627 представляет собой монолитный синхронный понижающий регулятор с фиксированной частотой 350 кГц. Он сочетает в себе высокий КПД (до 96%) и малый ток покоя, что делает его подходящим для приложений с батарейным питанием от одного или двух Li-Ion аккумуляторов-. Встроенные силовые ключи обеспечивают выходной ток до 500 мА.

 LTC1701 — Понижающий DC/DC-преобразователь в корпусе SOT-23

LTC1701 является одним из первых в отрасли понижающих преобразователей в миниатюрном 5-выводном корпусе SOT-23. Высокая частота переключения (1 МГц) позволяет использовать крошечные и недорогие внешние компоненты высотой 2 мм и менее. Идеален для портативных устройств с жесткими ограничениями по площади печатной платы.

 LTC1735 — Высокоэффективный синхронный понижающий контроллер

LTC1735 — это синхронный понижающий контроллер, предназначенный для управления внешними N-канальными полевыми транзисторами. Он поддерживает широкий диапазон входных напряжений от 4 В до 36 В, что делает его пригодным для различных промышленных и автомобильных приложений. Контроллер может работать в режиме Burst Mode для поддержания высокого КПД при малых нагрузках.

 LTC1772 — Понижающий DC/DC-контроллер в корпусе SOT-23

LTC1772 — это маломощный понижающий DC/DC-контроллер в миниатюрном корпусе SOT-23-6. Он управляет внешним P-канальным MOSFET и позволяет созда
