КЦ201Е — Выпрямительный диодный столб высоковольтный 15 кВ, 0.5 А

Общее описание

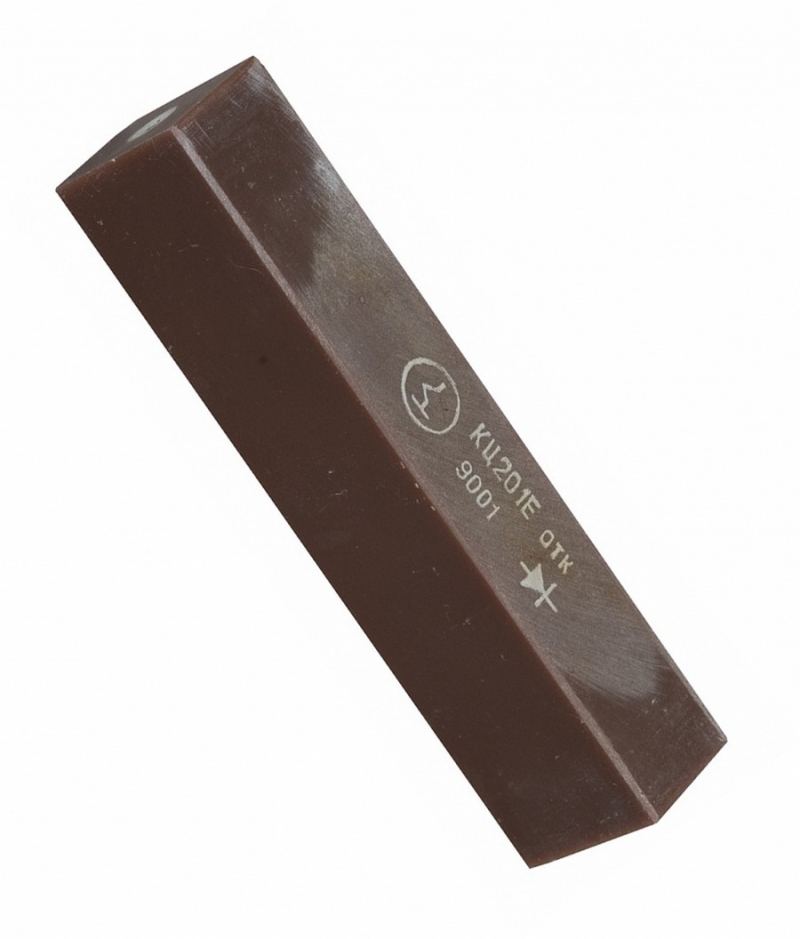

КЦ201Е — это кремниевый диффузионный выпрямительный диодный столб, предназначенный для преобразования переменного импульсного напряжения частотой до 1 кГц в постоянное. Выпускается в пластмассовом герметичном корпусе прямоугольной формы с жесткими выводами и имеет крепление винтом М5. Компонент широко применяется в высоковольтных выпрямителях, источниках питания для электрофильтров, кенотронных выпрямителях, медицинской и измерительной техникe, а также в схемах защиты от перенапряжений. Масса столба — не более 90 г.

Технические характеристики

• Тип: Кремниевый, диффузионный, лавинный

• Максимальное импульсное обратное напряжение: 15000 В (15 кВ)

• Максимальный постоянный прямой ток: 500 мА (0.5 А)

• Максимальный импульсный прямой ток: 3 А

• Постоянное прямое напряжение: не более 10 В (при Iпр = 500 мА)

• Постоянный обратный ток: не более 100 мкА (при Uобр = 15000 В)

• Максимальная рабочая частота: 1 кГц

• Рабочая температура окружающей среды: от -60 до +125 °C

• Время обратного восстановления: 0.3 мкс

• Габаритные размеры: 18 x 18 x 100 мм

• Вес: 90 г

• Способ монтажа: винтами М5

• Климатическое исполнение: УХЛ

Назначение выводов (распиновка)

Диодный столб КЦ201Е имеет полярность, которая маркируется на корпусе: катод отмечен точкой или полосой, анод — противоположный вывод. Полярность необходимо строго соблюдать при монтаже. Выводы жесткие, предназначены для пайки или подключения через наконечники.

Области применения

• Высоковольтные выпрямительные установки

• Умножители напряжения в медицинской технике (рентгеновские аппараты, дефибрилляторы)

• Источники питания для электрофильтров (очистка газов)

• Схемы защиты от перенапряжений

• Ремонт и реставрация старой высоковольтной аппаратуры

Аналоги и замена

КЦ201Е имеет несколько аналогов и совместимых заменителей. Перед заменой необходимо убедиться в совместимости корпуса и электрических параметров по официальным даташитам.

• 1RM150 — импортный аналог

• SHVM15 — импортный аналог

• DS866 — аналог для КЦ201Д (с меньшим напряжением, требует проверки)

• HVM15 — импортный аналог

Важно: При замене КЦ201Е на аналог обращайте внимание на следующие ключевые параметры: максимальное импульсное обратное напряжение (не менее 15 000 В), максимальный постоянный прямой ток (не менее 500 мА) и способ крепления (винтом).

Рекомендации по монтажу и эксплуатации

• Крепление: Диодный столб крепится к шасси или радиатору с помощью винта М5 через отверстие в корпусе.

• Охлаждение: При работе на максимальном токе (0.5 А) рекомендуется обеспечивать естественную вентиляцию; принудительное охлаждение не требуется, но не следует размещать столб вблизи сильно греющихся элементов.

• Высокое напряжение: КЦ201Е работает под высоким напряжением (до 15 кВ). При монтаже необходимо обеспечить достаточное расстояние между выводами и соседними компонентами для предотвращения пробоя по воздуху (не менее 15-20 мм).

• Полярность: Строго соблюдайте полярность подключения, указанную на корпусе.

• Хранение: Хранить в сухом, защищённом от пыли и прямых солнечных лучей месте, при комнатной температуре.
