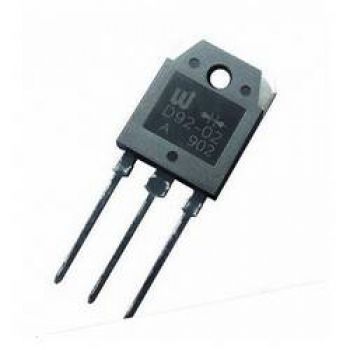

ESAD92-02 (D92-02) — Сдвоенный ультра-быстрый выпрямительный диод с общим катодом, 200В, 2x20А, 40нс, корпус TO-3PN

Общее описание

ESAD92-02 (D92-02) — это мощный высокоскоростной выпрямительный диод (Fast Recovery Rectifier), разработанный компанией Fuji Electric. Микросхема представляет собой сдвоенную диодную сборку (2 элемента в одном корпусе) с общим катодом, предназначенную для работы в высокочастотных цепях силовой электроники. Прибор сочетает в себе высокий прямой ток (до 20 А на корпус), низкое прямое падение напряжения, сверхбыстрое время обратного восстановления всего 40 нс и высокую ударную прочность до 100 А, что делает его идеальным выбором для применения в сварочных инверторах, импульсных источниках питания (SMPS), DC-DC преобразователях, источниках бесперебойного питания (ИБП) и другом оборудовании. Диод выпускается в прочном пластиковом корпусе для сквозного монтажа через отверстия на печатную плату, что обеспечивает простоту установки и хороший отвод тепла.

Конструктивные особенности

ESAD92-02 спроектирован с применением передовых технологий для обеспечения высокой надёжности и быстродействия. Ключевые особенности модели включают:

• Сверхбыстрое восстановление (Super High Speed Switching): Малое время обратного восстановления (trr ≤ 40 нс / 35 нс [12†L12-L13]) обеспечивает высокоэффективную работу на высоких частотах, снижает динамические потери и значительно уменьшает выделение тепла, что является критическим преимуществом для импульсных блоков питания и сварочных инверторов.
• Сдвоенная сборка с общим катодом: Конфигурация корпуса TO-3PN включает два независимых диода в одном корпусе, что позволяет использовать устройство как для двухфазного выпрямления, так и для параллельного соединения с целью увеличения токовой нагрузки, оптимизируя компоновку печатной платы и уменьшая конечный размер готового изделия, без необходимости использования дополнительных компонентов.
• Низкое прямое падение напряжения (Low VF): При токе через элемент в 10 А, это значение составляет всего 0.95 В [8†L15-L16]. Благодаря этому достигается минимальное рассеивание тепла в открытом состоянии, что повышает общую эффективность преобразования энергии, снижает требования к теплоотводу и продлевает срок службы компонента.
• Высокая ударопрочность: Прибор способен выдерживать импульсные токи до 100 А, обеспечивая устойчивость при кратковременных перегрузках, бросках тока в момент включения и защиту от последствий короткого замыкания [8†L15].
• Надёжность и долговечность: Пластмассовый корпус TO-3PN (TO-3P с открытой подложкой) обладает отличными теплоотводящими свойствами и соответствует стандарту огнестойкости UL 94V-0 [5†L12-L13][10†L31-L33].
• Высокая температура перехода и низкий обратный ток утечки: Конструкция обеспечивает максимальную рабочую температуру кристалла +175°C, что расширяет применимость в тяжёлых режимах работы, а малый обратный ток (IR) предотвращает эффект теплового разгона (thermal runaway), повышая надёжность при длительной работе при высоких температурах [8†L15-L17][0†L22-L26].
• Экологичность: Компонент соответствует современным экологическим стандартам, не содержит свинец (Pb-Free) и отвечает требованиям RoHS [7†L16-L18].

Основные технические характеристики

Ниже приведены ключевые параметры диода ESAD92-02, обобщённые на основе технической документации производителя.

Предельные эксплуатационные параметры (Absolute Maximum Ratings)

Превышение этих значений может привести к выходу диода из строя.

• Максимальное повторяющееся импульсное обратное напряжение (VRRM): 200 В [8†L13].
• Средний выпрямленный прямой ток на корпус (IF(AV)): 20.0 А [8†L13].
• Средний выпрямленный прямой ток на элемент (Io): 10.0 А [10†L10-L11].
• Максимальный не повторяющийся импульсный прямой ток (IFSM): 100 А (длительностью 8.3 мс) [8†L15].
• Максимальная рассеиваемая мощность (Ptot): 83 Вт [3†L32-L33].
• Рабочая температура перехода (TJ): от -40°C до +150°C [7†L22-L23].
• Максимальная температура хранения (TSTG): от -40°C до +150°C [7†L22-L23].

Электрические характеристики (Electrical Characteristics)

• Максимальное прямое падение напряжения (VF): 0.95 В (при IF = 10 А) [8†L15-L16].
• Время обратного восстановления (trr): 40 нс (максимальное) / 40 нс [8†L14-L15].
• Максимальный обратный ток утечки (IR): 200 мкА (при VR = 200 В, TJ = 25°C) [7†L26].
• Корпус: TO-3PN (SC-65), одно из названий в зависимости от маркировки производителя [7†L16].
• Конфигурация диодов: Сдвоенная сборка с общим катодом (Common Cathode) [8†L12-L13].
• Способ монтажа: Сквозной (Through‑Hole) [7†L27].
• Вес: 5 г.
• Стандартная упаковка: Туба (Tube) по 25 или 50 шт [8†L17-L18].

Назначение выводов (распиновка) для корпуса TO-3PN (SC-65)

Диодная сборка ESAD92-02 выполнена в 3-выводном пластиковом корпусе для сквозного монтажа (Through‑Hole). Конфигурация выводов (вид на маркированную сторону корпуса, крепёжное отверстие направлено вниз):

• Вывод 1 (левый): Анод диода 1 (Anode 1).
• Вывод 2 (средний): Общий катод (Common Cathode).
• Вывод 3 (правый): Анод диода 2 (Anode 2).
• Металлическая подложка (фланец) корпуса TO-3PN электрически соединена с катодом и предназначена для крепления к радиатору.

При монтаже необходимо строго соблюдать полярность: неправильное подключение приведет к выходу прибора из строя. Металлический фланец корпуса соединён с катодом, поэтому при установке на заземленный радиатор для электрической изоляции используйте изолирующие прокладки и изолирующие втулки для винта.

Области применения

Благодаря высокому обратному напряжению, высокой нагрузочной способности и сверхбыстрому восстановлению, диод ESAD92-02 находит широкое применение в различных устройствах силовой электроники.

• Сварочные инверторы (Inverter Welding Machine): В качестве выходного выпрямителя в цепях высокочастотных сварочных аппаратов, а также в качестве основных компонентов силовой части и выходных схем [10†L26-L27][12†L9-L11][12†L4-L5].
• Импульсные источники питания (SMPS): В цепях выпрямления в первичных и вторичных цепях импульсных блоков питания компьютеров, телевизоров, сетевого оборудования и устройств связи, особенно там, где требуется высокая частота преобразования [5†L24-L25][13†L28-L31].
• Источники бесперебойного питания (UPS): В выпрямителях и инверторах для обеспечения непрерывного питания критически важных нагрузок [10†L26-L27].
• Преобразователи для электромобилей (Vehicle DC-DC Converters) и зарядные станции: Эффективное преобразование энергии для тяговых батарей и бортовых систем [12†L10-L11].
• DC-DC преобразователи (Buck / Boost): В повышающих и понижающих преобразователях постоянного тока, где требуется высокая эффективность и быстрая коммутация [5†L24-L25][10†L26-L27].
• Системы автоматики с частотными преобразователями: Частотное регулирование приводов в промышленности, насосах и вентиляции.
• Защитные диоды и снабберы (Freewheeling / Snubber Diodes): Для защиты силовых транзисторов (IGBT, MOSFET) и управления выбросами обратного напряжения в индуктивных цепях (двигатели, трансформаторы) [5†L24-L25][10†L11-L14].
• Контроллеры двигателей и сервоприводов: Для обеспечения рекуперации энергии в приводах промышленных роботов и станков.
• Бытовая и офисная техника: В блоках питания современных приборов.
• Ремонт промышленной и бытовой электроники: Является надёжной заменой для вышедших из строя ультра-быстрых диодов в сварочных аппаратах, блоках питания и другой технике, где оригинальные компоненты уже не производятся, но пользователи восстанавливают оборудование.

Аналоги и замена

ESAD92-02 имеет несколько аналогов, которые могут быть использованы для его замены в различных схемах. Однако перед заменой необходимо убедиться в совместимости корпуса, цоколёвки и электрических параметров. Ниже приведены наиболее распространённые аналоги:

• SFAD92-02 / FML-4202S (Sanken): Прямой функциональный аналог, полностью совместимый по электрическим параметрам [6†L25-L28].
• MUR3020WT / MUR3020WTG (ON Semiconductor): Более мощный аналог, может использоваться как замена с запасом по току и напряжению [6†L15-L18][14†L18-L20].
• BYV72-50 / BYW99P-50 (Philips): Функциональный аналог, часто упоминаемый в каталогах замен как ASAD92-02/ESAD92-02 (требуется проверка посадочного места) [14†L18-L20].
• ESAD92-02R (Fuji Electric): Модификация диода (R-версия) с аналогичными корпусом и характеристиками, также производится компанией Inchange Semiconductor Company Limited [1†L4-L6][8†L15-L17].
• ERB93-02 (Fuji Electric): Аналог с близкими параметрами, выпускаемый компанией Fuji Electric [11†L21-L24].
• SFAD/ESAD92-02 (Inchange Semiconductor / ISC — «китайский» ISC): Дешёвая копия диода, производимая по лицензии под артикулами ISC или прямое копирование маркировки [6†L15-L18].
• SR20200 / SF20200 (разные OEM): Бюджетные китайские аналоги с параметрами 200 В, 20 А, также сверхбыстрые (ultra‑fast), могут быть альтернативой при разработке новых устройств или ремонте, если точно совпадают габариты корпуса и тепловые режимы [6†L12-L14][6†L23-L24].

Важно: При замене ESAD92-02 на аналог обращайте внимание на следующие ключевые параметры: тип корпуса (TO-3PN, для сквозного монтажа), полярность (общий катод), максимальное обратное напряжение (не менее 200 В), максимальный постоянный ток сборки (не менее 20 А) и время обратного восстановления (не более 50 нс). Для точной замены в ответственных устройствах рекомендуется сверяться с официальным даташитом производителя.

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечной и надёжной работы диодной сборки ESAD92-02, пожалуйста, учитывайте следующие практические советы.

• Теплоотвод (радиатор): При токах, близких к максимальным (более 15-18 А), диод будет выделять значительное количество тепла (PTOT = 83 Вт). Установка на радиатор обязательна для обеспечения нормального теплового режима. Используйте теплопроводящую пасту для улучшения теплового контакта. Металлический фланец соединён с катодом, поэтому при установке на заземлённый радиатор необходимо использовать изолирующую прокладку (например, слюдяную) и изолирующие втулки для винта для предотвращения короткого замыкания. Площадь радиатора должна быть не менее 40-50 см² для обеспечения отвода 20-30 Вт при токе 20А, а при длительной нагрузке — ещё больше.
• Качественная пайка: При монтаже убедитесь, что контакты надёжно припаяны, чтобы избежать нагрева в месте соединения. Температура пайки не должна превышать 260°C, время контакта — не более 10 секунд. После пайки рекомендуется удалить остатки флюса, чтобы предотвратить коррозию выводов.
• Установка на радиатор и защита от помех: Подключайте сборку к цепи с максимально короткими соединениями, чтобы избежать паразитных индуктивностей, вызывающих выбросы обратного напряжения. Для минимизации электромагнитных помех рекомендуется устанавливать на выводах (анод-катод) демпфирующие RC-цепочки (снабберы), состоящие из резистора 10-47 Ом и конденсатора 0.01-0.1 мкФ, номиналы подбираются экспериментально.
• Надёжное крепление и проверка: При сборке устройства обязательно используйте винт и пружинную шайбу (гровер) для предотвращения самоотвинчивания при вибрациях. Перед установкой диода в схему рекомендуется прозвонить его мультиметром в режиме проверки диодов для подтверждения целостности переходов и отсутствия короткого замыкания между электродами, что особенно важно при использовании аналогов от непроверенных производителей.
